ft817bluetooth

在FT-817电台内部部署蓝牙模块

之前,在Yaesu FT-817使用外置蓝牙适配器,占地方且不美观,时间久了会发生适配器接触不良,于是在FT-817电台内部部署安装了蓝牙模块,完美结解决。蓝牙模块选用HC-02D带底板焊针的版本,自带宽电压适应3.2-6V,将蓝牙名称修改为:FT-817ND,波特率:9600,密码:1234。

  1. 首先,拆开电台外壳,松开上下两个排线,并开开第一块主板底面翻转;
  2. 拆掉蓝牙模块上的焊针底座,VCC、GND、TX、RX分别焊接适当长度跳线;
  3. 并用热缩管将蓝牙模块包裹,并放入显示屏仓空隙位置,引线从仓孔引到主板仓;
  4. 用四根跳线分别对应蓝牙VCC、GND、TX、RX与主板+、-、RX、TX跳接,用单面胶固定;
  5. 装回主板和外壳即可。

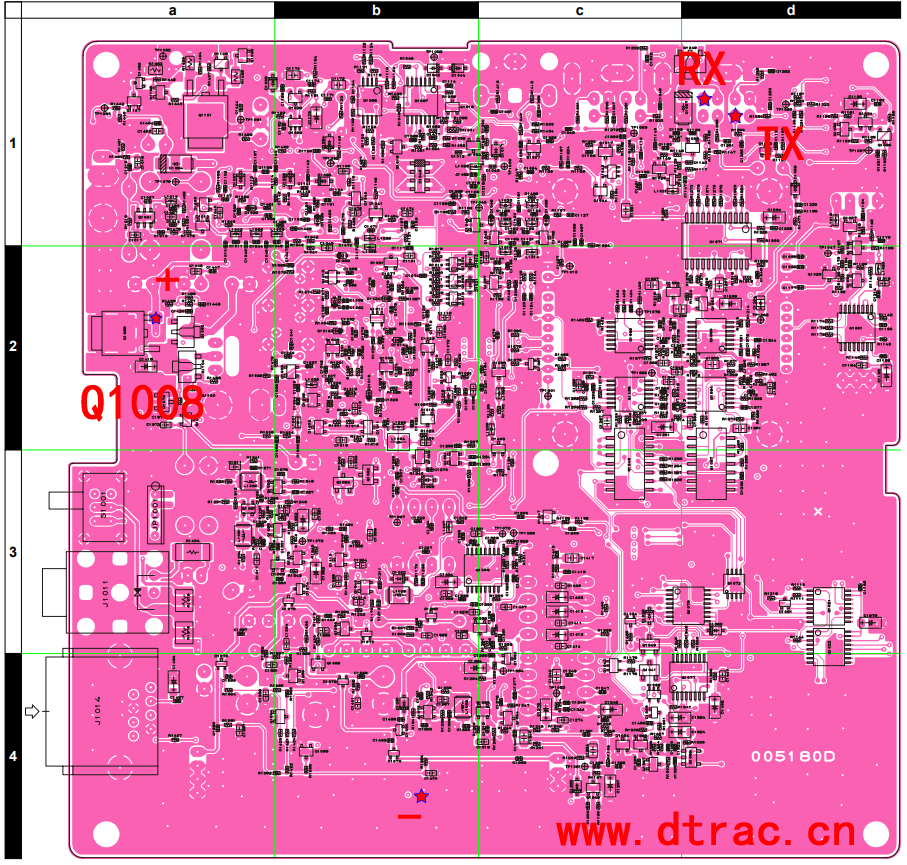

注:主板的Q1088的OUT脚可稳压输出5V直流供电,接线点已用红星标记。

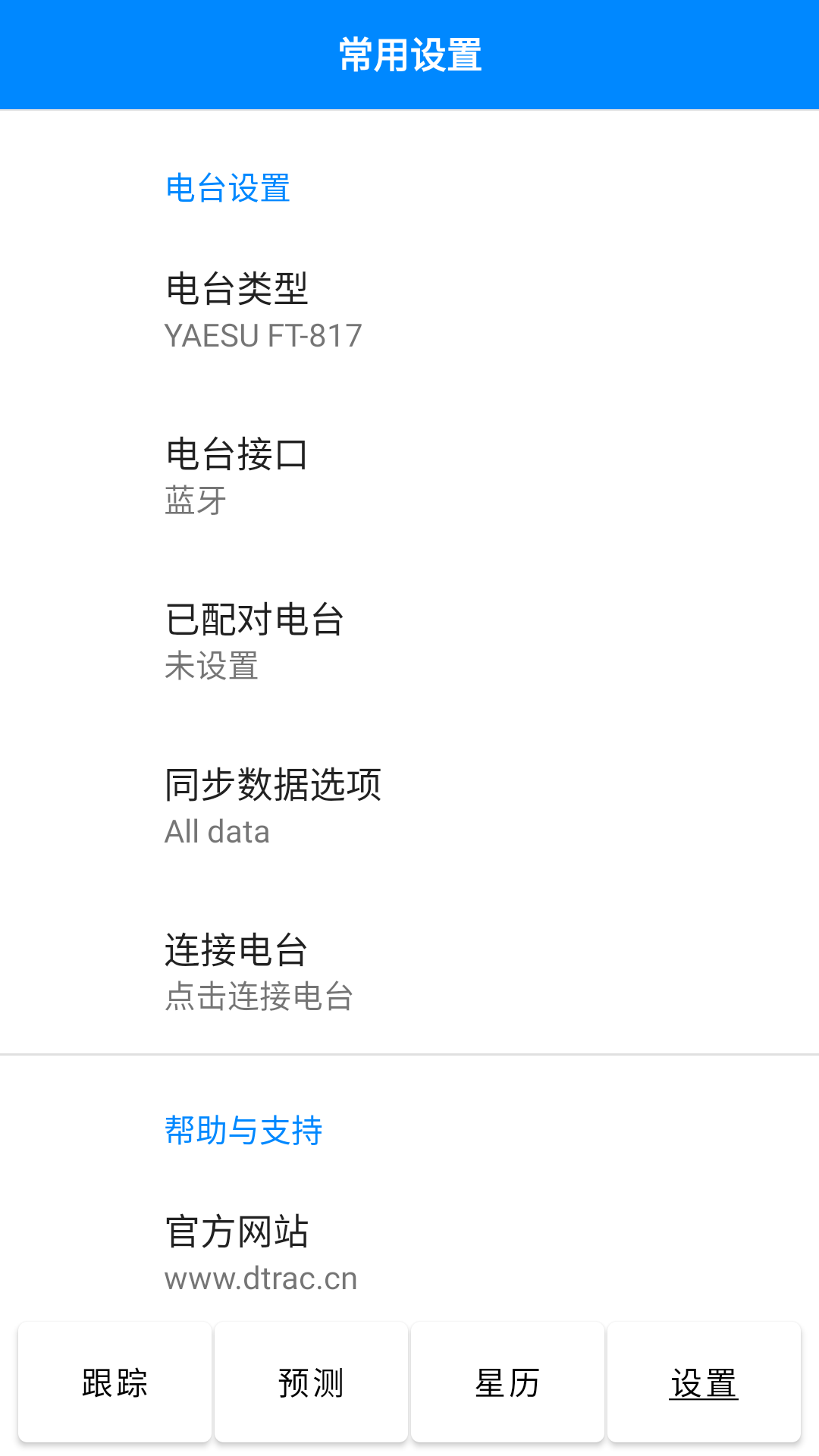

经用DTrac APP连接FT-817测试成功,完美。

经测试,当同时使用外接CAT时,外接模式占主动权,蓝牙数据暂时失效,外接CAT停用后,蓝牙数据恢复。
